3D-сканирование исторического здания в Калининграде
Вилла начала XX века, памятник архитектуры регионального значения. Обследование, обмеры и подробная 3D-модель фасадов и кровли
г. Калининград
Историческое здание с богатым декором сложно обмерять вручную. Лепные карнизы, наличники, руст, балюстрада ризалита - рулеткой геометрию точно не зафиксировать. Перед реставрацией или проектом восстановления нужна фактическая модель объекта, где сохранена каждая деталь фасада и кровли. Бау Проект решил эту задачу для виллы начала XX века в Калининграде: выполнили 3D-сканирование, обследование и обмеры памятника, по которым построили подробную трехмерную модель здания
- Объект:историческая вилла начала XX века, памятник архитектуры регионального значения.
- Адрес: Калининград, улица Носова, 1. (Историческое расположение - район Хуфен, Лортцинг-штрассе, Кенигсберг.)
- Карта (координаты): 54.720787, 20.490958
Подробнее об объекте
Статус объекта
Объект культурного наследия регионального значения (постановление Правительства Калининградской области от 23.03.2007 № 132). Здание занимает Северо-Западное управление Ростехнадзора по Калининградской области.
Виды работ и особенности здания
- Визуально-инструментальное обследование зданий и сооружений.
- Обмерные работы.
- Лазерное 3D-сканирование.
- Поверочные расчеты
- Проектирование восстановления и усиления.
Особенности
Действующий гос. орган Ростехнадзора внутри, статус памятника, богатый архитектурный декор. Съемку фасадов и кровли вели с подъемника.
Приданцев Андрей Александрович
Руководитель офиса "Бау Проект" в Калининграде
Руководитель офиса "Бау Проект" в Калининграде
Руководитель проекта
Зачем историческому зданию точная 3D-модель
- скорость;
- полнота;
- фиксация труднодоступных высотных элементов.
Отсюда выбор в пользу лазерного сканирования:
Ручные обмеры для объекта с таким декором дают погрешность и теряют детали.
Вилла построена в начале XX века в кенигсбергском районе Хуфен. Два двухэтажных объема на цоколе: северный под вальмовой крышей, южный с мансардой. На восточном фасаде южного объема - ризалит с открытым балконом, балюстрадой и люкарной, выше балкон на консолях. Углы под руст, оконные проемы с наличниками и прямыми сандриками, фасады завершены профилированными карнизами.
Заказчику нужна была максимально подробная модель памятника. Такая модель фиксирует фактическую геометрию здания, весь декор фасадов и кровлю. По ней дальше ведут проектные и реставрационные решения, считают материалы, восстанавливают утраченные элементы.
Комплексное обследование виллы
Визуально-инструментальное обследование
Обмерные работы и чертежи
Специалисты обследовали конструкции здания, зафиксировали фактическое состояние фасадов, кровли и несущих элементов.
Параллельно выполнили обмерные работы и отрисовку чертежей.
- Обмеры сняли фактические размеры конструкций и проемов.
- Чертежи легли в основу проектной документации.
3D-сканирование фасадов и кровли

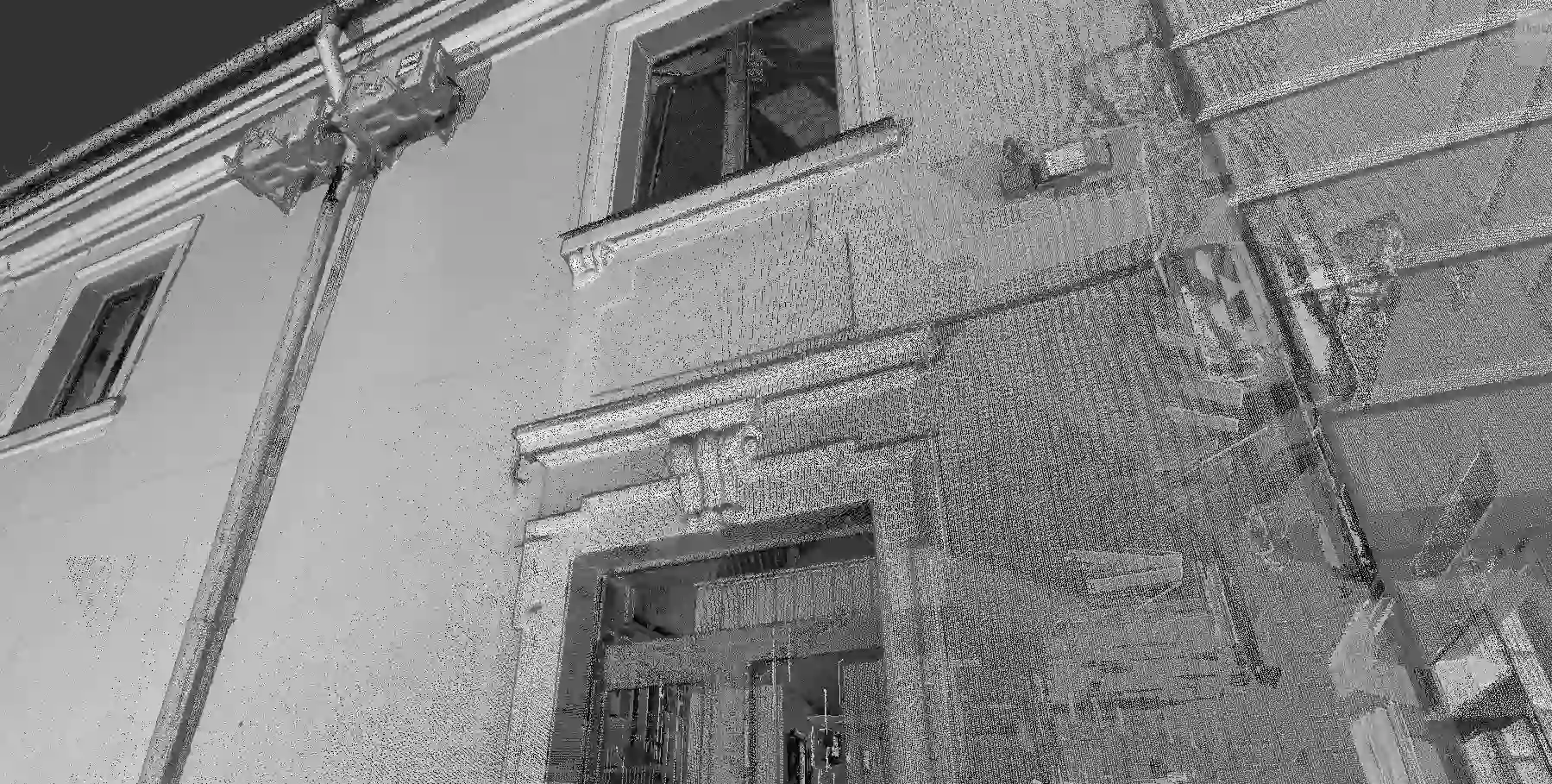

По облаку точек построили трехмерную модель виллы
Модель хранит геометрию каждой детали фасада и кровли, в отличие от плоских обмеров прошлого поколения.
Съемку выполнили наземным лазерным сканером Surphaser
Прибор снимает объект со станций, фиксирует координаты миллионов точек поверхности и собирает их в облако точек. Отдельные сканы сшивают в единую модель.
Фасады и высотные элементы снимали с подъемника
Кровлю отсканировали полностью, без слепых зон. Разрешение сканера дало детальную фиксацию архитектурных элементов: карнизов, наличников, руста, балюстрады
Поверочные расчеты и проект восстановления
По итогам обследования и обмеров выполнили поверочные расчеты отдельных конструкций. На их основе разработали проект восстановления и усиления конструкций здания.
Полный цикл на одном подрядчике - от съемки и обследования до проектных решений - исключает потери данных на стыке этапов.
Памятник зафиксирован в цифре с сохранением всего декора.
Готовая основа для реставрации и проектных решений.
Что получил заказчик
Точная фактическая геометрия фасадов и кровли.
Проект восстановления и усиления конструкций.
Результат
(03)
Проект усиления конструкций и фактическую реализацию усилений.
(06)
Подтверждение возможности безопасной эксплуатации цирка.
(04)
Точная фактическая геометрия фасадов и кровли.
(05)
Проект восстановления и усиления конструкций.
(01)
Памятник зафиксирован в цифре с сохранением всего декора.
(02)
Готовая основа для реставрации и проектных решений.
Почему обращаются в Бау Проект
Офис компании работает в Калининграде, специалисты выезжают на объекты области. Собственное сканирующее оборудование и расчетно-конструкторский отдел закрывают полный цикл: обследование, обмеры, лазерное сканирование, расчеты и проектирование. Опыт работы с историческими зданиями и объектами культурного наследия.
